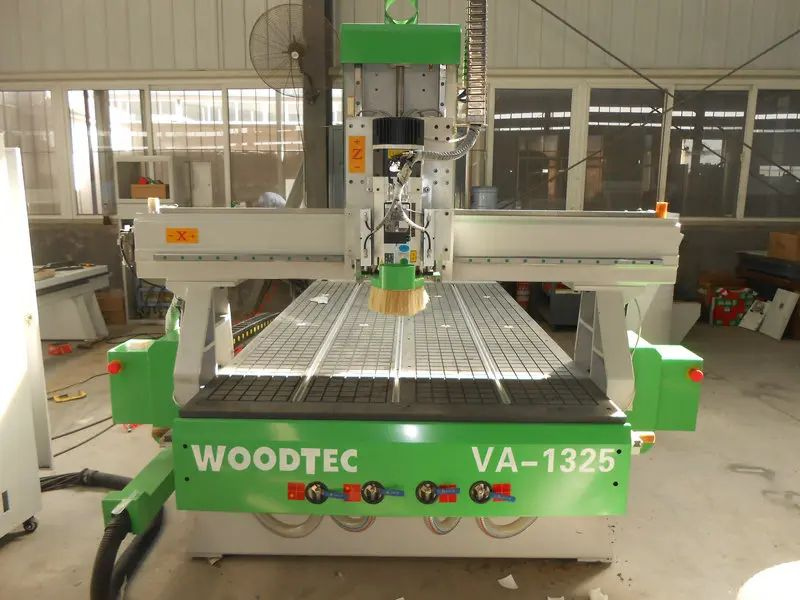

Фрезерно-гравировальный станок с ЧПУ WoodTec HA 1325

Информация о товаре

• Характеристики
• Описание
• Техобслуживание
• Доставка
• Оплата

• Характеристики

  Частота, Гц	50 Гц
  Напряжение питания, В	380 В
  Вес	1700 кг
  Длина, мм	3500
  Ширина, мм	1500
  Высота, мм	1450
  Цанга	ER32
  Частота вращения шпинделя, об/мин	12000-24000 об/мин
  Максимальная скорость холостого хода	0-40 м/мин
  Общая мощность, кВт	20 кВт
  Охлаждение шпинделя	воздушное
  Мощность шпинделя, кВт	9 кВт
  Размеры зоны обработки X и Y, наибольшие, мм	1300 х 2500 мм
  Перемещение шпинделя по оси Z, мм	300 мм
  Система смены инструмента	Автоматическая
  Тип рабочего стола	Вакуумный и механический с «Т» - пазами крепления 4 зоны
  Тип электродвигателей перемещения	сервопривод
  Скорость рабочего хода, м/мин	0-20 м/мин
  Посадочный диаметр инструмента, наибольший, мм	20 мм
  Тип передачи по оси Z	ШВП
  Тип передачи по оси X и Y	косозубые рейки
  Тип магазина	Линейный
  Количество мест в магазине	8

• Описание

  Назначение

  Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбах по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.

  Виды обрабатываемых материалов

  Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.

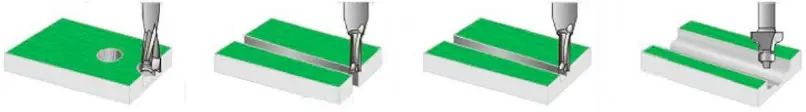

  Схема обработки





  Комплектация

  №	Наименование	Кол-во, шт.	Примечание
  1	Электрошпиндель HQD, Китай (воздушное охлаждение)	1	9 кВт 24 000 об/мин
  2	Частотный преобразователь для плавного изменения оборотов электрошпинделя	1
  3	Шкаф с электрокомпонентами станка	1
  4	Ручной пульт управления станком WEIHONG	1	NK105 G3
  5	Датчик измерения и калибровки инструмента	1	Стационарный, автоматический
  6	Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами	1	2 роторно-пластинчатых вакуумных насоса 5,5 кВт (Опция)
  7	Серво-гибридные двигатели	4	LeadShine 750 Вт
  8	Линейные направляющие прямоугольного сечения по оси X, Y и Z (комплект)	3
  9	Передача при помощи косозубых реек по осям X, Y (комплект)	2
  10	Шарико-винтовая передача по оси Z	1
  11	Набор патронов для автоматической смены инструментов (комплект)	1	ISO30
  12	Набор цанг, фиксация гайкой (комплект)	1	Цанга ER32
  13	Набор фрез для обработки дерева/МДФ/ДСП (комплект)	1
  14	Набор гаечных ключей для обслуживания станка	1
  15	Струбцина для механического крепления деталей (комплект)	1
  16	Ящик с ЗИП	1
  17	Аспирационный кожух на шпиндель	1
  18	Программное обеспечение	1	на русском языке
  19	Руководство пользователя	1	на русском языке
  20	Комплект воздуховодов	1
  21	Пылеулавливающий агрегат	1	3 кВт

  Область применения

  • Мебельное производство:

  - Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.

  • Отделка экстерьеров:

  - Фигурные наличники на окна и двери с резьбой

  - Декоративные элементы для украшения деревянных домов и бань.

  - Балясины из доски для отделки веранд и беседок, ограды и т.д.

  • Производство дверей:

  - Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.

  - Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.

  - Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.

  - Изготовление эксклюзивных дверей из ценных пород древесины.

  • Модельное производство:

  - Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

  • Реклама:

  - самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

  Получаемые изделия

  Массив древесины





  Фасады





  Различные пластики, ПВХ, акрил и другие материалы





  Цветные металлы





  Конструктивные особенности

  	ЦЕЛЬНОСВАРНАЯ СТАНИНА Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.

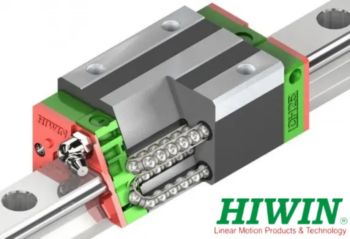

  	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ПОДШИПНИКИ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Подшипники оснащены тавотницами, что позволяет закачивать в них смазку, которую рекомендует производитель.
  	ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
  	КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И Y Перемещения по осям Х и Y на станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.
  	ВАКУУМНЫЙ РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ ДЛЯ МЕХАНИЧЕСКОГО КРЕПЛЕНИЯ Алюминиевый рабочий стол, покрытый износостойким пластиком, специально разработанным для совместного использования с вакуумным насосом. Такой стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Также заготовку на стол можно крепить механически при помощи струбцин, для этого стол разделили на 4 зоны с помощью Т-образного профиля. В отличии от многих этот вакуумный насос роторно-пластинчатого принципа, который работает в разы дольше чем все конкуренты.
  	ВАКУУМНЫЙ НАСОС РОТОРНО-ПЛАСТИНЧАТОГО ТИПА (ОПЦИЯ) В комплекте со станком поставляется современный вакуумный насос роторно-пластинчатого типа мощностью 5,5 кВт и производительностью 160 м³ /час.
  	ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 9 КВТ - 24 000 ОБ/МИН «HQD» (КИТАЙ) В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и оптимальная мощность (9 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством. Шпиндель охлаждается воздушно-принудительно, что является современным способом (никаких ведер и баков с водой, за которыми надо следить).
  	ЛИНЕЙНЫЙ МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 8 ПОЗИЦИЙ Простая и надежная линейная конструкция магазина режущего инструмента на 8 патронов ISO 30, гарантирует стабильную работу на весь срок службы станка. Станок укомплектован.
  	СЕРВОДВИГАТЕЛИ LEADSHINE 750 Вт Для перемещения по всем осям в конструкции станка применены промышленные серводвигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Наличие обратной связи обеспечивает систему точной информацией о повороте вала в любой момент времени, что исключает появление брака при обработке. Высокая эффективность сервомоторов позволяет производить обработку на высоких скоростях, увеличивая тем самым количество выпускаемой продукции.
  	ПЛАНЕТАРНЫЕ РЕДУКТОРЫ SHIMPO-NIDEC (ЯПОНИЯ) Планетарные редукторы в связи с сервомоторами дают такие преимущества как: возможность работы на больших ускорениях и увеличение крутящего момента. В итоге мы получаем высокотехнологичный и производительный станок, который выполняет большинство поставленных задач.
  	АВТОМАТИЧЕСКИЙ ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.
  	ПУЛЬТ УПРАВЛЕНИЯ (WEIHONG NK105G3) На всех станках с автоматической и полуавтоматической сменой инструмента мы заменили стандартные DSP - пульты NK105G2 на NK105G3 которая является специализированной, а поэтому более удобной для работы на станках, где требуется прописывание рабочих инструментов. Доступна функция паузы, остановки и точки возобновления.
  	АСПИРАЦИОННЫЙ КОЖУХ И ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки. Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.
